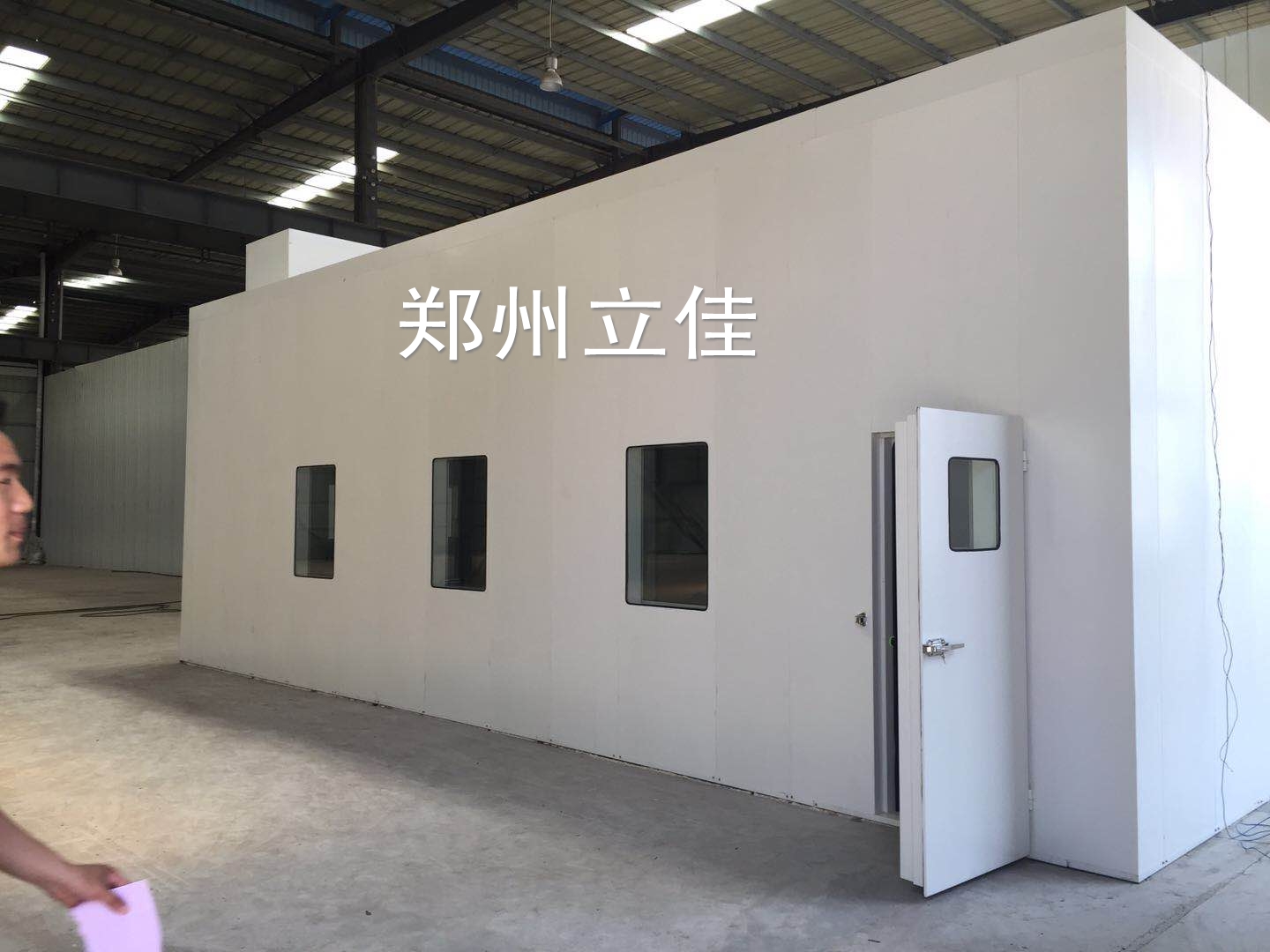

大型熱噴涂隔音房
- 品牌：???立佳
- 型號：???
一、概述
為響應國家環境保護要求，防止在熱噴涂工藝過程中產生了噪聲和粉塵。因此，噪聲控制、通風除塵是整個熱噴涂工藝中不可缺少的組成部分。
我司為國外，國內等多家企業的熱噴涂主設備配套噪聲控制、通風除塵，自動化機械設備，技術上獲得了很大的經驗積累和進步，是國內熱噴涂配套經驗很成熟的供應商。
二、噪聲控制
設立噴涂隔聲房。根據聲學原理，把噴涂時產生的噪聲控制在房內，防止房外工作人員受噪聲污染傷及神經系統。建立隔聲房后，操作區域的噪聲排放低于國家規定的《工業企業噪聲衛生標準》。

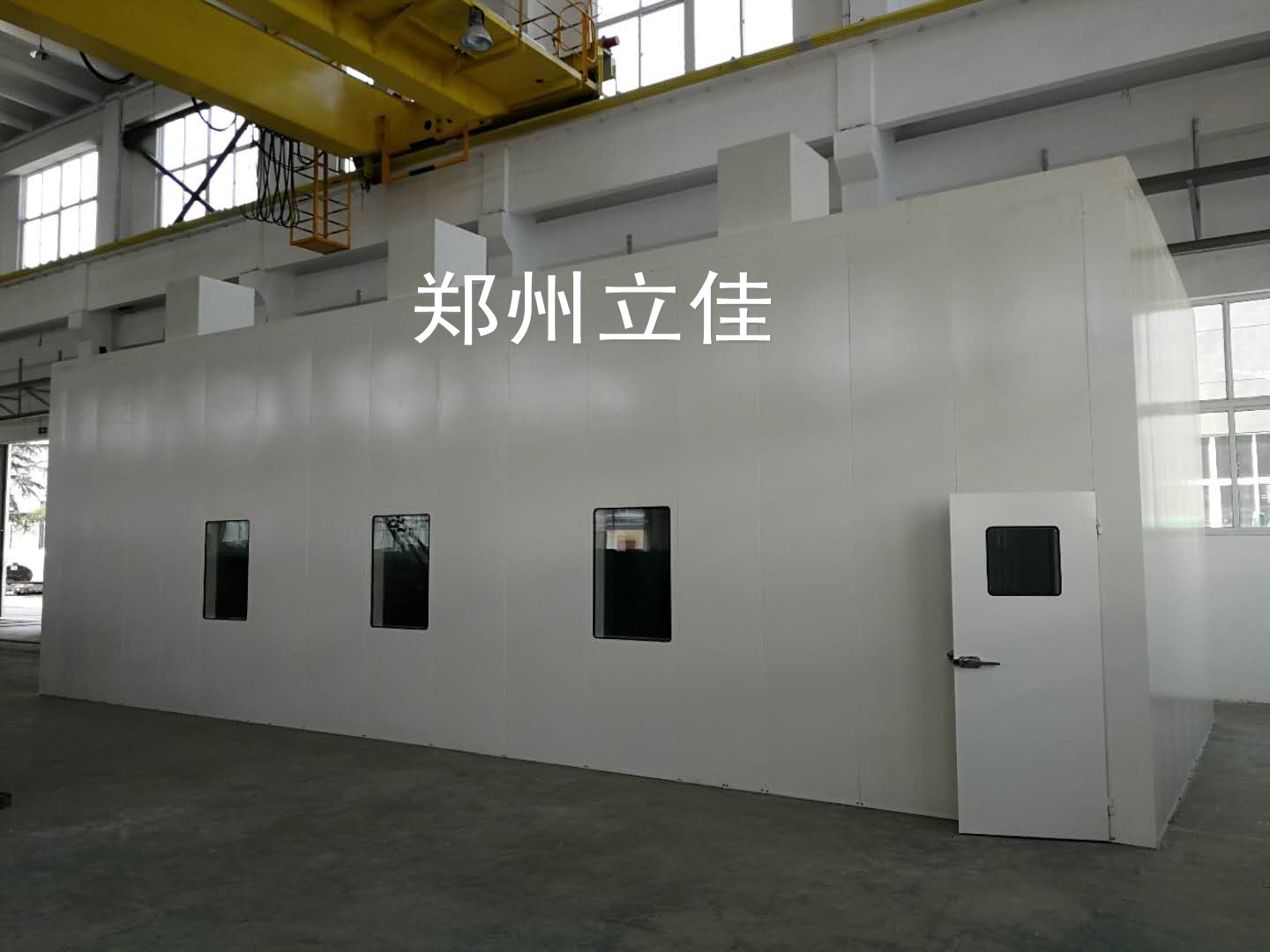

隔聲房由四角鋼立柱、墻板、頂板、上下槽、包角、H型鋁合金、縫隙密封件等組成，既保證房體的隔聲量和整體鋼度，同時又特別注重外表的美觀和周到的細節處理，所完成的每一個工程均受到國內外用戶的一致贊許和好評。
2.1隔聲板

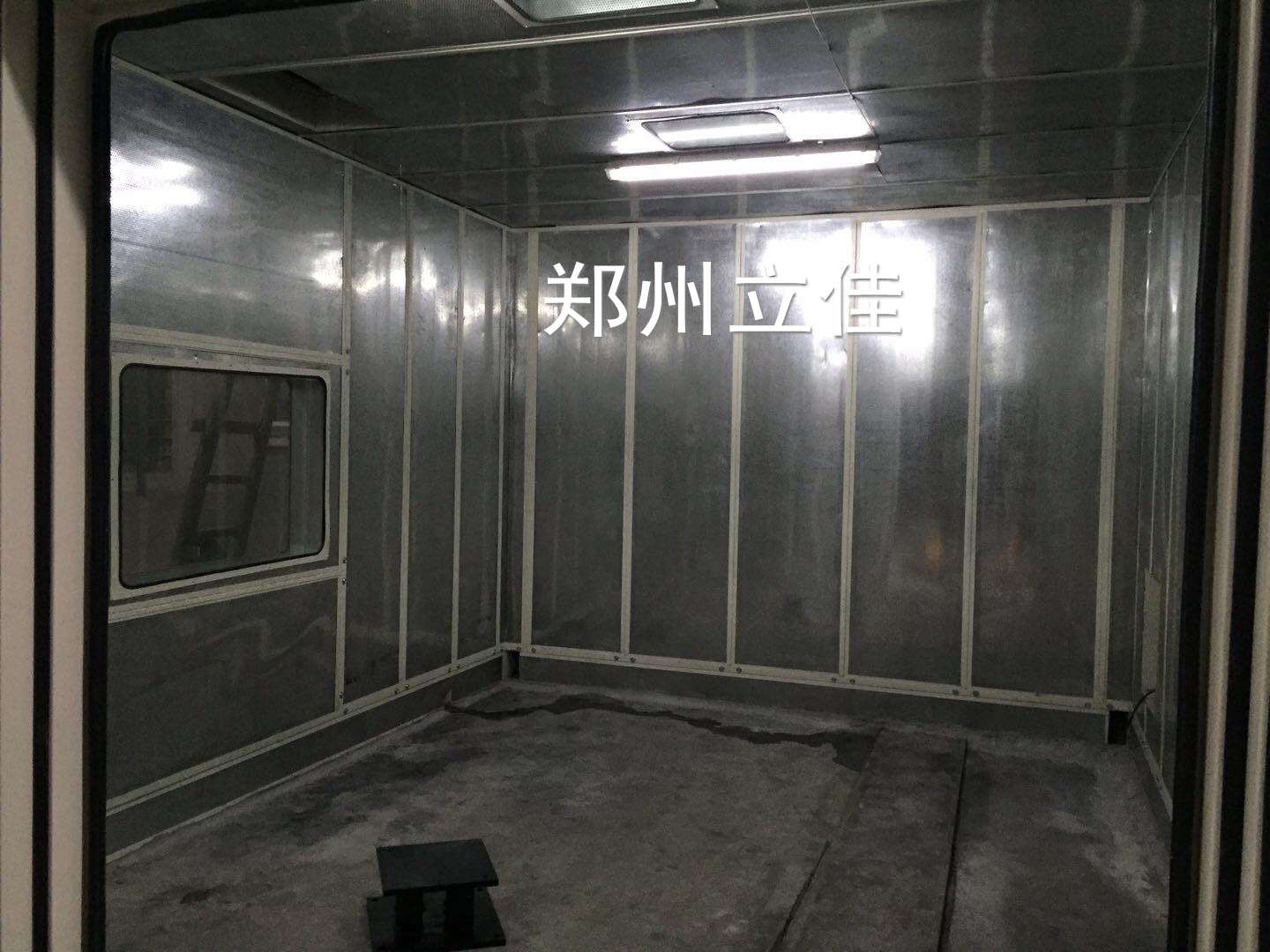

板組結構為：外壁為1.0mm厚白色彩涂板、中填阻尼層、石棉板、120g/m3高溶重吸聲棉、抗水防塵透聲膜，內壁為金屬多孔吸聲板（沖孔率25％）。隔聲板內由焊接布置的井字鋼框作強度支撐，然后壓制成型，其隔聲板內、外平整挺刮，表面光亮美觀。
隔聲板標準板寬970mm，厚度100mm，長度可由房體所需高度確定。隔聲板經上海同濟大學國家聲學重點實驗室－國家認可的噪聲測試數據中心測試（被測樣板未放石膏板），在125～4000Hz聲頻范圍的空氣隔聲量為42dB（A）。目前實際應用添加石膏板后的隔聲板的隔聲量更大，隔聲板由特定加厚的鋁合金H型材拼裝，膠泥塞縫，防止縫隙漏聲；
2.2隔聲門

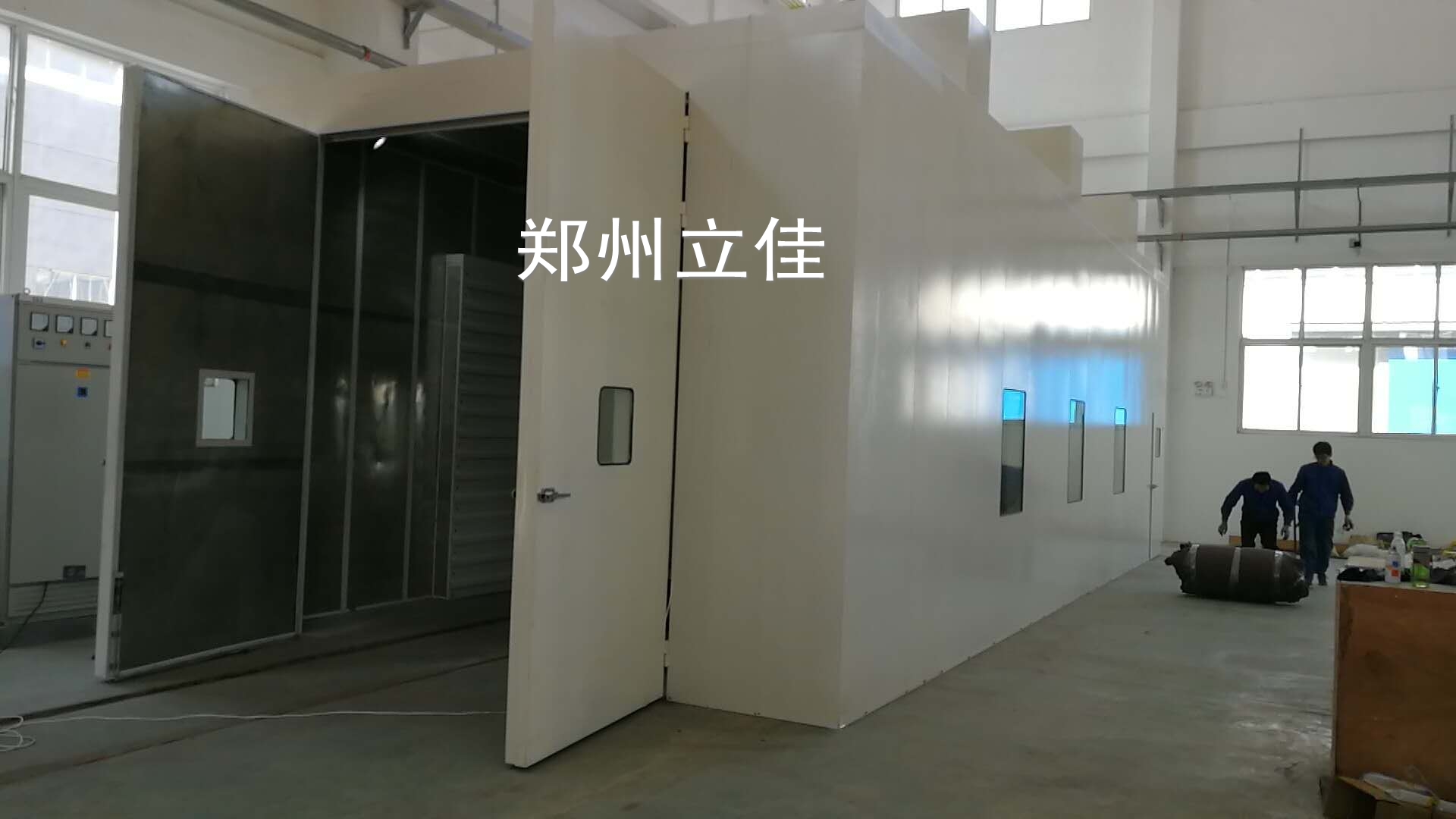

在安裝過程中經常遇到現場存在水泥地面不平整的情況，直接影響大門的啟閉，業主也難以保證地面的平整度，而且一般工件進出大門不允許下設門檻，在既定的條件下，既要保證門周沿的密封性，又要對應水泥地坪的不平整度而確保大門靈活開關。因此，我們?yōu)楣ぜM出的隔聲門設計為自動提升形式，當門開啟至90°時，隔聲門自動向上提升20mm左右，復位時由門下特定掃地皮壓實，確保噪聲不會從門下沿縫隙中外泄。
2.3隔聲窗

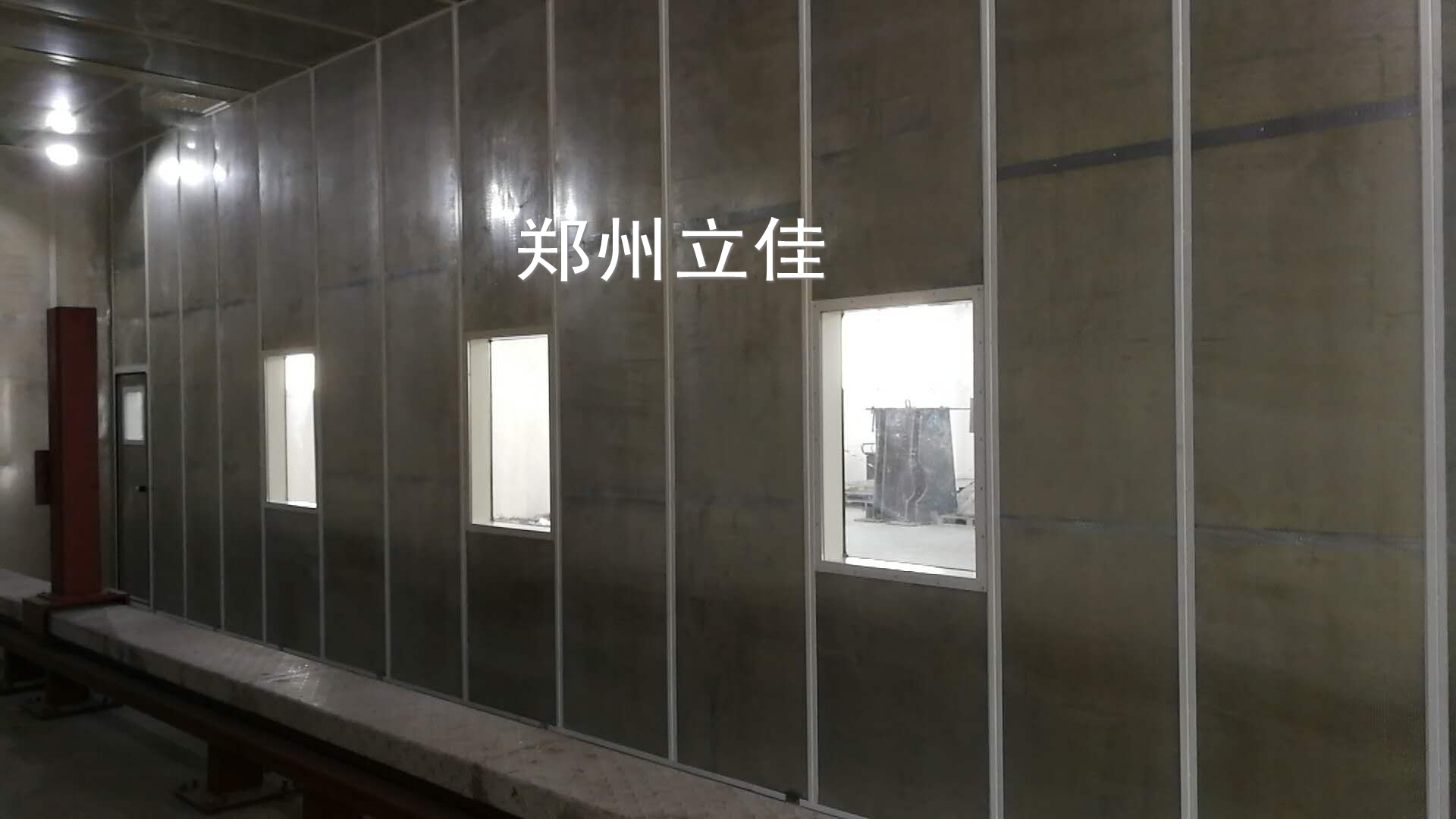

在隔聲墻板和隔聲門上設置有觀察窗，觀察窗采用透明鋼化玻璃，外面貼膜，隔聲板上觀察窗的數量由業主指定。觀察窗規格為：700*1000（H）mm，為三層鋼化玻璃結構；隔聲門上觀察窗規格為：390*490（H）mm，其隔聲量與墻板基本等效；

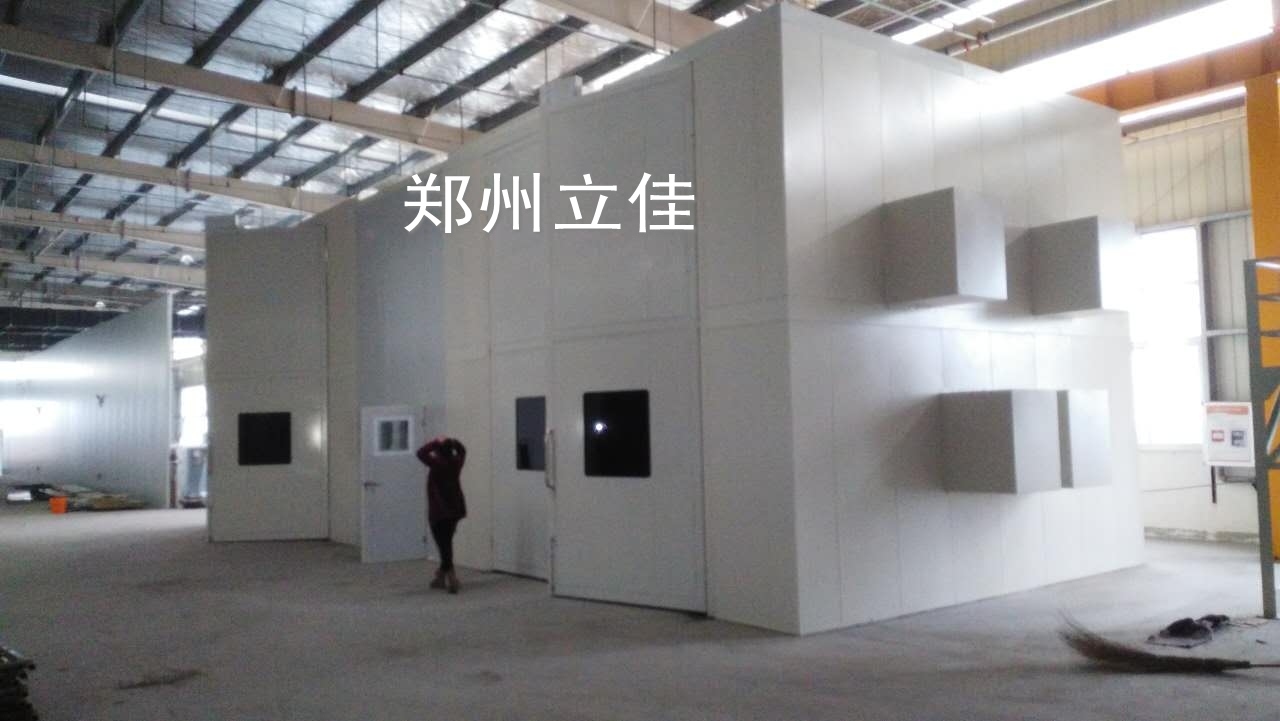

2.4進排風消聲器
為滿足室內抽塵、吸風換氣的需要，噴涂房配備進風消聲器和排風消聲器，使室內負壓保持平衡狀態。氣流在通過消聲器的同時，室內噪聲被消聲器吸收。防止噪聲經進氣口向外擴散。
隔音房主要參數：
房內尺寸：10米X5米X4.5米（長寬高）
墻壁厚度：160mm
外觀處理：噴塑
觀察窗結構：三層密封結構
進出風口結構：擴流式消音結構
降噪要求：距離外墻一米處達到75分貝以下
三、通風除塵
為使噴涂房作業時的游離粉塵得以捕集和凈化，噴涂熱量迅速散發，噴涂房設立了通風除塵系統。
3.1通風量的確定
以隔聲房體積，按120～180次/h的換氣次數進行計算確定風量，經實用證明所取通風量為良好。
3.2布氣方式
參考國外設計并結合我司上百套同類隔聲房通風除塵的經驗，推薦采用氣流縱向全室通流，進氣口開設于房頂并設置弧形勻流散播網，除去進氣集中、通風死角，使氣流均勻進入房內。
3.3吸風罩

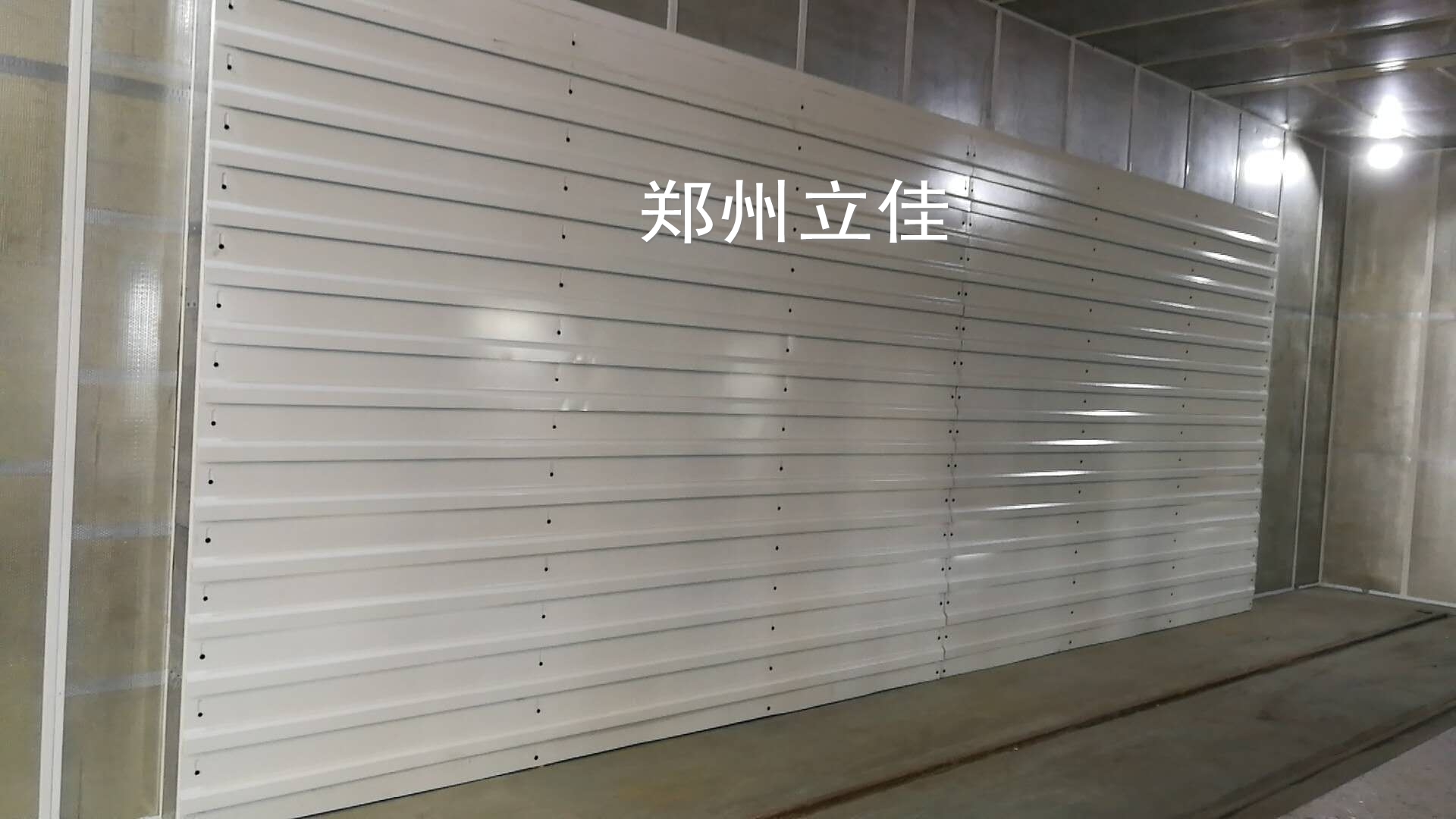

設計為可調葉片式，以調整葉片開口大小來滿足局部流速高低和氣流分配的需要。例如：為確保工件表面的潔凈度和快速冷卻而需要加大工件范圍的流速時，可人為對應調整葉片的開口的大小來達到目的；

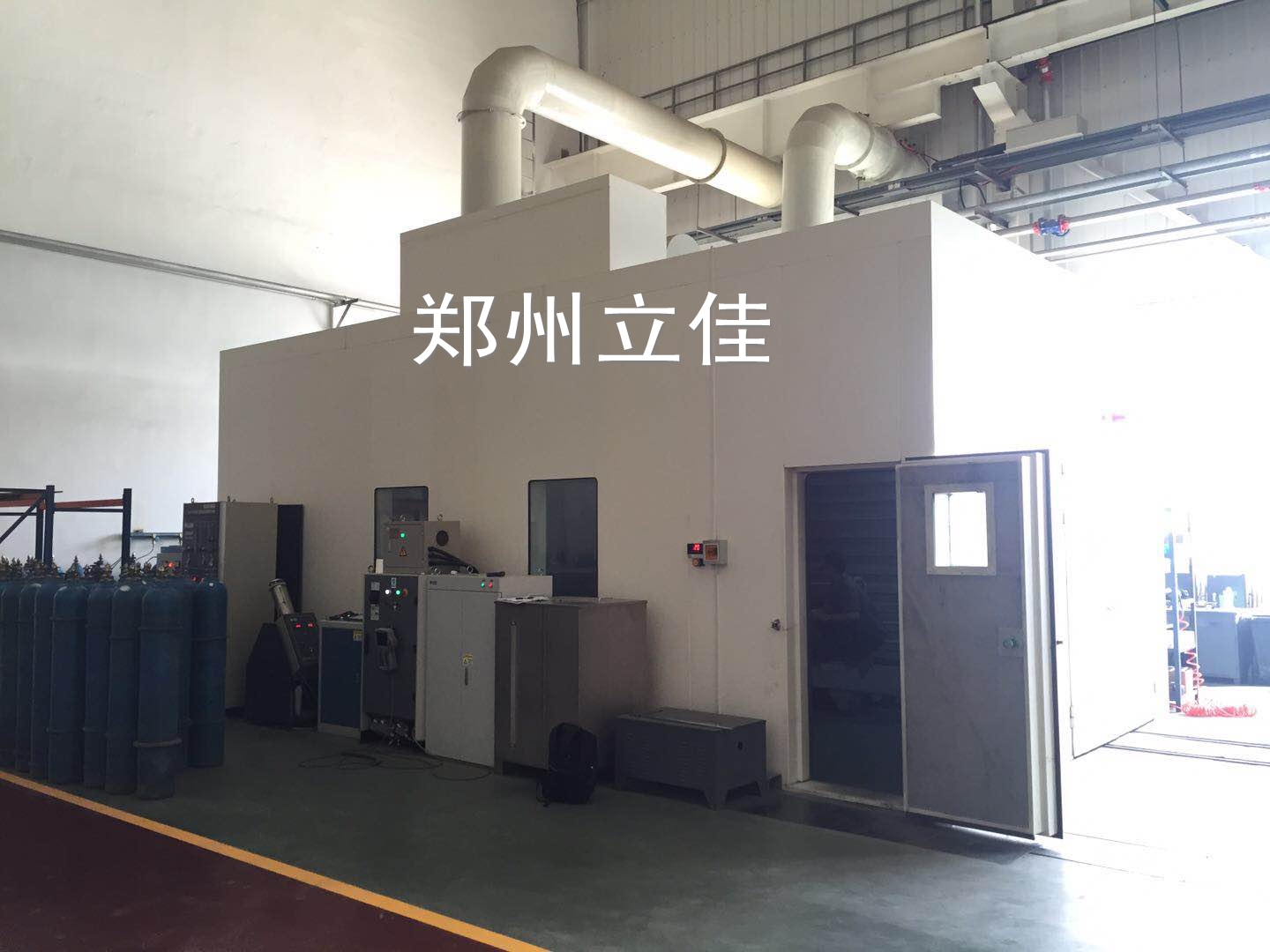

3.4通流管道
用鋼板卷成筒體，輔以用戶指定的顏色防腐，管內流速一般按12～18m/s計算管徑，管道的長度、彎頭因地制宜，按現場設備布置而定。
